Práctica 5: Despliegue de la Infraestructura para Usuarios
Se busca que con una sola VLAN de gestión se tenga acceso a todos los dispositivos sin necesidad de enrutar el tráfico. Hay 5 vlans:
- Gestión ADM
- Servicio SERV
- VLAN 16
- VLAN 17
- VLAN 18

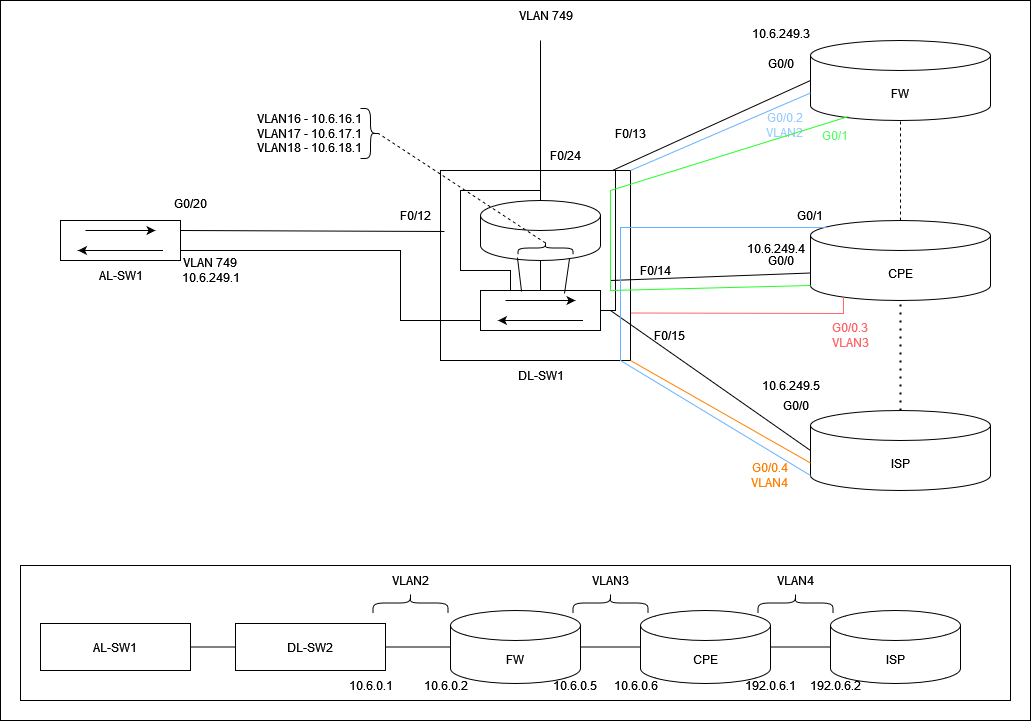

El elemento clave es el switch de capa de distribución (DL-SW1). Dentro tiene 2 componentes: el módulo de enrutamiento y el módulo de conmutación. desde el exteriror tenemos un enlace troncal en el F0/24 que viene del citic.
Direcciones
| Dispositivo | Puerto Físico | VLAN | IPV4 | IPV6 | IPV6 Local | Máscara |
|---|---|---|---|---|---|---|
| Máquina de Salto | - | - | 10.254.164.35 | 255.255.255.0 | ||
| AL-SW1 | G0/2 | 16 | ||||
| AL-SW1 | G0/5 | 17 | ||||
| AL-SW1 | G0/8 | 18 | ||||
| DL-SW1 | SVI | 2 | 10.3.0.1 | 1001:DB8:3::1/126 | FE80::1 | 255.255.255.0 |
| DL-SW1 | SVI | 16 | 10.3.16.1 | 2001:DB8:3:10::1/64 | 255.255.255.0 | |
| DL-SW1 | SVI | 16 | - | 2001:DB8:3::1/126 | - | - |
Máquina virtual citic
Para tener conectividad con la máquina hay que asignarle una IP estática que esté dentro de la misma subred que nuestra VLAN de gestión. Para ello debemos modificar el siguiente archivo: /etc/netplan/00-installer-config.yaml
network:
ethernets:
ens160:
addresses:
- 10.254.41/24
dhcp4: false
gateway4: 10.254.164.1
nameservers:
addresses:
-193.144.48.30
-193.144.48.100
search: []
ens192:
addresses:
- 10.3.243.254/24
dhcp4:false
version: 2
Una vez configurado eso ejecutamos el comando:
netplan try
Cambiar nombre de dominio ISP
ISP>enable ISP#configure terminal ISP(config)#ip domain-name acme.pri ISP#write memory
Configuración GigabitEthernet 0/0.4
ISP#conf t ISP(config)#interface g0/0.4 ISP(config-subif)#encapsulation dot1q 4 ISP(config-subif)#ip address 192.0.3.2 255.255.255.0 ISP(config-subif)#ipv6 address 2001:DB8:3::A/126 ISP(config-subif)#ipv6 address fe80::A link-local ISP(config-subif)#no shutdown ISP(config-subif)#exit
